铝镁压铸的技术纵深：从微观组织控制到大型结构件制造

铝镁压铸作为先进制造领域的核心技术，其技术内涵远非简单的金属成型工艺。本文将深入探讨高真空压铸、材料基因组学应用和微观组织控制等关键技术，揭示这项工艺如何推动制造业向高性能、轻量化方向演进。

高真空压铸与孔隙率控制

传统压铸工艺因型腔内气体滞留导致的气孔缺陷，长期以来限制着压铸件在结构安全领域的应用。高真空压铸技术通过将模腔真空度降至100mbar以下，显著降低气体卷入风险。最新研究表明，当真空度低于50mbar时，铸件孔隙率可控制在1.5%以内，达到结构件要求水平。

工艺控制参数尤为关键：抽真空时间需与金属液填充速度精确匹配，通常要求真空系统在100ms内达到目标真空度。先进的真空阀系统采用压电陶瓷驱动技术，响应时间缩短至5ms，配合多重密封设计，实现了超高速真空建立能力。

材料基因组学在压铸合金设计中的应用

基于材料基因组理念的新型合金设计方法正在改变传统试错模式。以Mg-Al-Mn系合金为例，通过第一性原理计算与机器学习结合，研究人员发现了Al/Mn比例与β-Mg17Al12相形成能量的关联规律。当Mn含量控制在0.2-0.4wt%，Al含量为6-9wt%时，可有效抑制脆性相生成，同时保持合金的压铸流动性。

实验数据表明，优化后的AM60B合金抗拉强度达到320MPa，屈服强度220MPa，延伸率提升至15%，较传统配方性能提升20%以上。这种计算方法将新材料开发周期从传统的3-5年缩短至12-18个月。

微观组织调控与性能优化

压铸过程的快速凝固特性产生了独特的微观组织特征。通过控制冷却速率（通常达到1000K/s），可实现α-Mg晶粒尺寸细化至10-20μm。最新研究采用脉冲增压技术，在金属液凝固初期施加20-50MPa的间歇压力，使枝晶间缩孔得到有效补偿，密度提高至2.0g/cm³以上。

热处理工艺创新同样重要。采用阶梯式固溶处理（380℃/2h+420℃/4h）配合双级时效（175℃/8h+125℃/16h），使Mg-10Gd-3Y-0.5Zr合金析出相呈纳米级均匀分布，室温抗拉强度突破400MPa，250℃高温强度保持率超过85%。

超大型结构件压铸技术突破

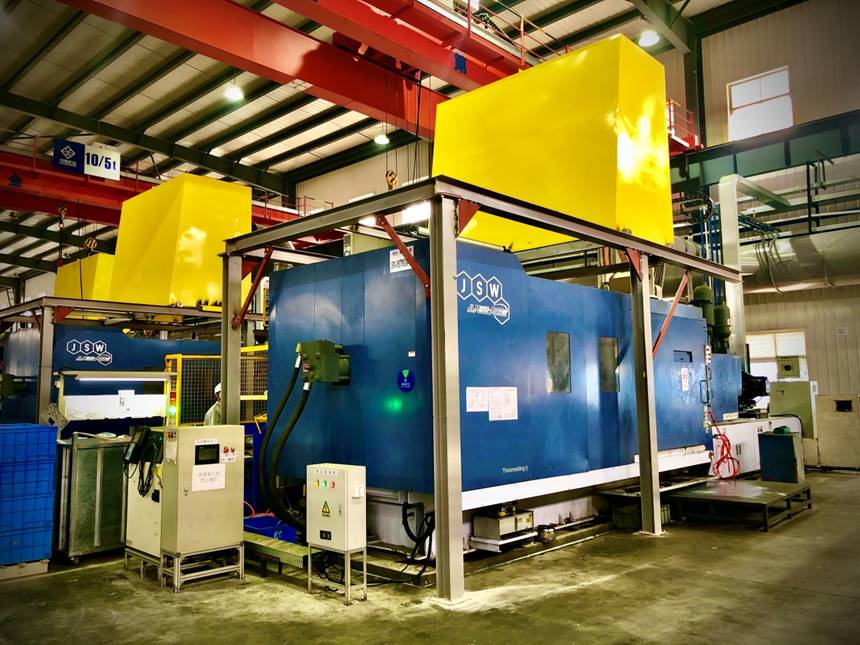

特斯拉提出的6000吨级压铸机技术标志着大型结构件制造进入新纪元。该技术采用多注射系统设计，通过3个独立熔炉同时供料，注射速度达到6m/s，充型时间控制在100ms内。一体化压铸的后底板部件将70多个冲压件合为1个，减重25%，成本降低40%。

模具技术同样关键。采用分层温度控制技术，使不同区域温差控制在±5℃内，有效解决大型件热应力问题。纳米涂层技术的应用使模具寿命突破15万次，较传统模具提升300%。

数字化与智能化技术融合

压铸过程数字孪生系统通过布设200+传感器，实时采集压力、温度、速度等参数，结合机器学习算法进行质量预测。研究表明，通过分析增压阶段压力曲线特征，可提前500ms预测缩孔缺陷，准确率达到95%。

智能控制系统采用自适应调参技术，根据熔体特性自动优化注射曲线。某量产项目数据显示，该系统使废品率从5%降至1.2%，生产效率提升22%。

铝镁压铸技术正朝着超大型化、高强韧化和数字化方向快速发展。随着新材料计算、智能控制和精密制造技术的深度融合，这项传统工艺正在焕发新的生机，为制造业转型升级提供关键技术支撑。
